安全光柵是什么?
答:安全光柵是由光幕發射器,光幕接收器,安全光柵同步線,安全繼電器,安全光柵支架組成的!
安全光柵基本信息:
安全光柵別名:沖床保護器,光電保護裝置,安全保護器
安全光柵的英文名稱:MONCEE Safety light curtain
安全光柵的應用范圍:
大型沖床,重型沖床,沖壓機械,鍛壓機械,剪切機械,工裝設備,自動化裝配線,制模機械,壓濾機械,橡膠機械注塑機械,升降控制機械,切紙機械,立體車庫,木工機械,折彎機械,自動化涂裝設備,自動化裝配線,自動倉儲設備,自動焊接線,各類帶有危險隱患的企業.
安全光柵的作用是什么?
安全光柵是使用在工業生產中具有危險隱患的器械防護中。
安全光柵作用描述:
當工作人員在使用機械生產過程中,進入危險區域時,觸碰到安全光柵的紅外保護射線時,安全光柵發出自己的信號,使得機器急停。起到保護工作人員的作用。
安全光柵的工作原理:
安全光柵的發射器和接收器都有相互對應的紅外發射接收器,兩邊數量相同,每一對對應的紅外線形成一道光線,每對光幕有4-72條紅外射線,形成一個保護面!當有工人員或其他物體入侵光幕的話,會讓安全光柵發出自身的信號,信號種類(PNP/NPN/繼電器信號)等,此時會將控制電源斷電,機器停止,起到了保護工作人員安全生產的作用。
安全光柵操作方式:
將安全光柵安裝好之后,會在危險區域前形成,保護矩形。工作電壓是24V
安全光柵的反應時間是15ms
安全光柵的?標和?途:
GR/GS 安全光柵是?接觸、?我測試安全防范,?于保護危險點、危險區域和機器的訪問。如果?個或多個光束被中斷,要停?危險的動作。
安全光柵詳細參數:
安全光柵執行標準:EN?61496-1;CLC/TS?61496-2;EN?ISO?13849;EN?62061
安全光柵外殼材質:鋁合金 物理屬性:非導體
安全光柵光束數量:2-72條
安全光柵對射距離:GR/GS距離0.3-6m GT距離0.3-20m
安全光柵額定?作電壓:24VDC±10%(PELV)
?作電流:400mAmax.'
安全光柵的工作狀態:
1 .當保護區域內無侵入物體時,安全光柵傳感器的接收器處于受光狀態,此時接收器的通訊指示燈(紅燈)應熄滅,發射指示燈(黃燈)點亮,這時按下被保護設備的工作開關,設備可正常運轉。
2.當有物體(不小于可檢測體或者分辨率)侵入保護區域時,接收器的紅色指示燈將被點亮(可能是接收器處于遮光狀態,也可能是光通訊被遮斷),此時被保護設備受控,處于強制停頓狀態。
3.當侵入物體撤出保護區域后,光幕傳感器將返回1.狀態,設備將繼續工作在安全光柵傳感器開機進入工作狀態后,使用直徑為檢測體尺寸的測試棒(或同等直徑的不透明物體,垂直侵入保護區域,分別按順時針和逆時針方向在保護區域內做平移運動,此時光幕傳感器應一直有紅色指示燈被點亮,受控設備無法工作。
安全光柵特點:
一、符合國際電工學會IEC61496-1/2 標準
二、采用技術成熟的同步紅外線掃描,優異的光學性能和2.5°的發散角,容易對準和維護。
三、外形小巧,采用鋁鑄合金外殼,非常堅固,輕巧
四、10mm/20mm/30mm/40mm80mm的多種規格分辨率(分辨率可以定制)
第五、保護高度范圍寬40-30000mm
第六、可定制分辨率和保護幅寬,以及其它各類接口和擴展功能。
安全光柵的保護模式:
安全光柵的保護模式切換OSSD輸出狀態狀態?(保護區域不會被中斷),?需外部釋放開關裝置。如果保護區域不會被中斷,這種類型的保護將?成?個機器?動重啟。
安全光柵重新啟動聯鎖(?動復位)
重新啟動聯鎖開關上的操作電壓或中斷保護領域后可防?輸出(OSSD'sON狀態)?動啟?。
安全光柵重新迅速的啟動聯鎖(??設置)
GR/GS系列只有切換到ON狀態,控制設備連接到重新啟動聯鎖輸?時。若要啟?輸出,動指令裝置不再超過2.5秒。
安全光柵命令設備(啟?按鈕)安裝在危險區域之外。
操作?員觀察清楚危險區域,才能驅動啟?按鈕。
安全光柵的正確安裝:
只可以通過保護區域達到危險機器零件。
?作?員避免在保護領域和危險機器
零件之間(防?跨過)。
未經授權的安裝
不通過保護區域達到危險機械零件。
啟?了保護領域和危險機器零件之間的?作?員
的存在。
安全光柵的對齊?式
程序:
1.發射機和接收機配備平?和在同??度。
2把發射機和監測接收機的診斷窗?。固定光幕,當LEDOSSDON(綠?)是對LED信號接收(橙?)是關閉的.
3.確定旋轉?度向左和向右,對LEDSSD(綠?)位于 OON位置安裝螺釘并擰緊。請確保LED?信號接收(橙?)未亮起或閃爍。
3.4安全距離
安全距離是安全光柵保護區域和危險區域的距離。遵守的安全距離,確保危險動作才停了下來,不能達到危險區域。
安全光柵到反射表?距離
在安裝過程中的反射表?的影響考慮在內。如果不正確的安裝,中斷保護領域能可能不會檢測,可能導致嚴重的傷害。關于反射表?(?屬墻壁、地板、天花板或部分)以后指定的距離強制性地觀察到。

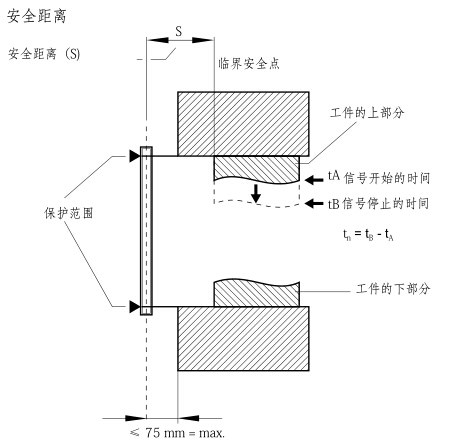

安全距離:

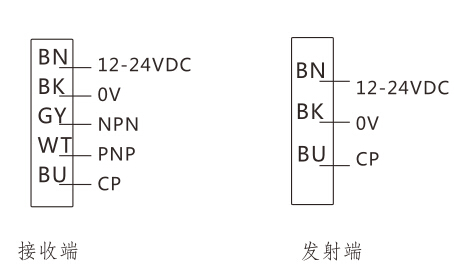

安全光柵的線序:

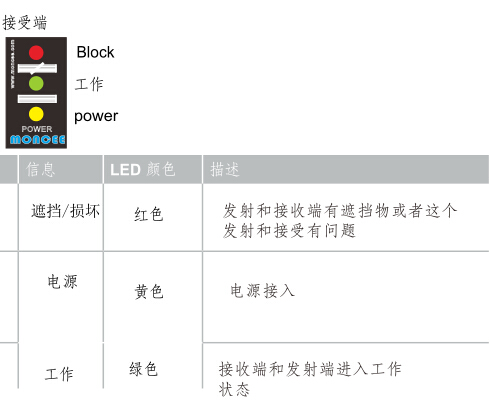

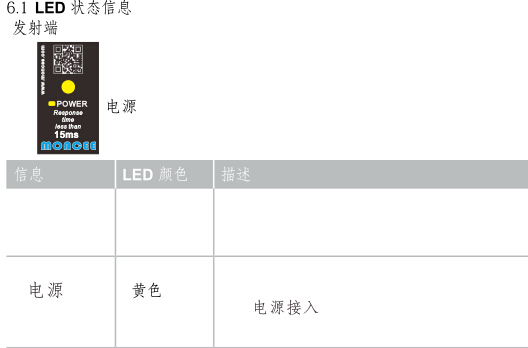

安全光柵的燈標介紹:
故障:
每次光幕啟動時都會進??次故障?檢,當紅?閃爍,說明光幕的這個接受或發射可能有故障,需要及時修理,另?種情況是發射和接受沒有遮擋物紅燈?直亮起不閃爍,也可能是光幕的鏡?有污物,也或者是發射和接受損壞,需要及時修理。
